جوشکاری منیفولد دود: راهنمای جامع تعمیر و نگهداری
جوشکاری منیفولد دود خودرو یکی از چالش‌برانگیزترین و در عین حال حیاتی‌ترین تعمیرات در سیستم اگزوز است. این قطعه که نقش کلیدی در جمع‌آوری گازهای احتراق و هدایت آن‌ها به سمت سیستم اگزوز دارد، به دلیل قرار گرفتن در معرض حرارت بالا و تنش‌های مکانیکی، مستعد ترک‌خوردگی و آسیب است. در این مقاله به صورت جامع به بررسی جنس منیفولد، دلایل خرابی، روش‌های مختلف جوشکاری از جمله جوشکاری تیگ و آرگون، و نکات مهم برای یک جوشکاری موفق خواهیم پرداخت.
منیفولد دود، بخش جدایی‌ناپذیری از سیستم اگزوز هر خودرو است که وظیفه جمع‌آوری گازهای داغ حاصل از احتراق موتور و هدایت آن‌ها به سمت لوله‌های اگزوز را بر عهده دارد. این قطعه به دلیل قرار گرفتن در معرض دماهای بسیار بالا، ارتعاشات شدید و تنش‌های مکانیکی، همواره در معرض آسیب و ترک‌خوردگی قرار دارد. تعمیر و جوشکاری منیفولد دود، نه تنها برای حفظ عملکرد صحیح موتور و کاهش آلایندگی ضروری است، بلکه می‌تواند از هزینه‌های بالای تعویض کامل قطعه نیز جلوگیری کند. این مقاله به شما کمک می‌کند تا با پیچیدگی‌های جوشکاری این قطعه حساس آشنا شوید و درک بهتری از فرایند تعمیر آن پیدا کنید.
جنس منیفولد دود خودرو از چیست؟
شناخت جنس منیفولد دود اولین و مهم‌ترین گام برای انتخاب روش جوشکاری صحیح است. منیفولدها معمولاً از دو نوع ماده اصلی ساخته می‌شوند که هر کدام ویژگی‌های خاص خود را دارند:
چدن (Cast Iron)
بسیاری از منیفولدهای دود به ویژه در خودروهای قدیمی‌تر و برخی مدل‌های جدیدتر از چدن ساخته می‌شوند. چدن به دلیل مقاومت بالا در برابر حرارت و هزینه تولید نسبتاً پایین، انتخاب رایجی بوده است. با این حال، جوشکاری چدن چالش‌های خاص خود را دارد. چدن یک ماده شکننده است و به دلیل درصد بالای کربن در ترکیب خود، مستعد ترک‌خوردگی در هنگام جوشکاری و خنک شدن است. نیاز به پیش‌گرمایش دقیق و کنترل شده، استفاده از الکترودهای مناسب (معمولاً با پایه نیکل) و خنک‌سازی بسیار آهسته از جمله ملاحظات مهم در جوشکاری چدن منیفولد است.
فولاد ضد زنگ (Stainless Steel)
در خودروهای مدرن‌تر و با کارایی بالاتر، به ویژه در منیفولدهای افترمارکت یا توربوشارژر، از فولاد ضد زنگ استفاده می‌شود. فولاد ضد زنگ، به خصوص گرید ۳۰۴ یا ۳۲۱، به دلیل مقاومت عالی در برابر خوردگی، حرارت و خستگی، گزینه بهتری محسوب می‌شود. جوشکاری استیل (فولاد ضد زنگ) در مقایسه با چدن، کمی آسان‌تر است اما همچنان نیاز به مهارت و تجهیزات مناسب دارد. جوشکاری آرگون (TIG) اغلب روش انتخابی برای جوشکاری فولاد ضد زنگ است، زیرا کنترل حرارتی بالایی را فراهم کرده و جوشی تمیز و قوی ایجاد می‌کند.
چرا منیفولد دود نیاز به جوشکاری پیدا می‌کند؟
خرابی و ترک‌خوردگی منیفولد دود دلایل متعددی دارد که شناخت آن‌ها به پیشگیری و تعمیر موثر کمک می‌کند:
- تنش‌های حرارتی مکرر: منیفولد در معرض سیکل‌های حرارتی شدید قرار دارد؛ از دمای محیط تا صدها درجه سانتی‌گراد در حین کارکرد موتور و دوباره خنک شدن. این انبساط و انقباض مکرر به مرور زمان باعث خستگی ماده و ایجاد ترک می‌شود.
- ارتعاشات موتور: لرزش‌های مداوم موتور به منیفولد منتقل شده و می‌تواند به ایجاد ترک، به ویژه در نقاط اتصال و جوش‌ها، منجر شود.
- تنش‌های مکانیکی: نصب نامناسب، ضربه یا حتی بست‌های بیش از حد سفت می‌توانند باعث ایجاد تنش‌های مکانیکی و ترک‌خوردگی شوند.
- کیفیت پایین مواد: در برخی موارد، منیفولدهای با کیفیت پایین‌تر ممکن است به دلیل ضعف متریال، زودتر دچار ترک‌خوردگی شوند.
- تصادفات: ضربه‌های شدید ناشی از تصادفات می‌توانند مستقیماً به منیفولد آسیب رسانده و باعث شکستگی آن شوند.
ترک‌خوردگی منیفولد می‌تواند منجر به مشکلاتی مانند افزایش صدا (صدای خرخر یا فیس‌فیس)، کاهش عملکرد موتور، افزایش مصرف سوخت، و خروج گازهای آلاینده به داخل محفظه موتور یا کابین خودرو شود. بنابراین، تعمیر به موقع آن از اهمیت بالایی برخوردار است.
روش‌های جوشکاری منیفولد دود
انتخاب روش جوشکاری بستگی زیادی به جنس منیفولد و نوع ترک دارد. در ادامه به بررسی متداول‌ترین روش‌ها می‌پردازیم:
جوشکاری چدن منیفولد
همانطور که اشاره شد، جوشکاری چدن نیازمند دقت و مهارت بالا است. روش‌های متعددی برای جوشکاری چدن وجود دارد که هر کدام مزایا و معایب خاص خود را دارند:
- جوشکاری الکترود (SMAW/MMA) با الکترود نیکل: این روش یکی از رایج‌ترین و در دسترس‌ترین روش‌ها برای جوشکاری چدن است. الکترودهای با پایه نیکل (مانند ENi-Cl یا ENiFe-Cl) به دلیل همخوانی حرارتی بهتر و مقاومت در برابر ترک‌خوردگی، برای جوشکاری چدن توصیه می‌شوند. پیش‌گرمایش قطعه تا دمای ۲۰۰-۴۰۰ درجه سانتی‌گراد قبل از جوشکاری و سپس خنک‌سازی بسیار آهسته آن (مانند قرار دادن در ماسه گرم یا پتوهای عایق) برای جلوگیری از ترک‌خوردگی مجدد بسیار حیاتی است.
- جوشکاری تیگ (TIG) با فیلر چدن یا نیکل: جوشکاری تیگ کنترل دقیق‌تری بر حرارت ورودی فراهم می‌کند و می‌تواند برای تعمیرات دقیق‌تر در چدن استفاده شود. استفاده از فیلرهای چدن (Cast Iron Filler Rod) یا فیلرهای با پایه نیکل امکان‌پذیر است. این روش نیز نیازمند پیش‌گرمایش و پس‌گرمایش کنترل شده است.
- brazing (بریزینگ): این روش در واقع جوشکاری نیست، بلکه یک فرایند اتصال با استفاده از فلز پرکننده با نقطه ذوب پایین‌تر است. بریزینگ با برنج یا آلیاژهای نیکل-برنز می‌تواند برای پر کردن ترک‌های کوچک در چدن استفاده شود. این روش معمولاً نیاز به پیش‌گرمایش کمتری دارد اما ممکن است استحکام مکانیکی کمتری نسبت به جوشکاری کامل داشته باشد.
جوشکاری استیل و فولاد منیفولد
منیفولدهای ساخته شده از فولاد ضد زنگ معمولاً با روش جوشکاری آرگون (TIG) تعمیر می‌شوند. این روش به دلیل کیفیت بالای جوش، کنترل دقیق بر حوضچه مذاب و حداقل تاب‌دیدگی، برای فولاد ضد زنگ ایده‌آل است. برای آموزش جوشکاری استیل، می‌توان به منابع تخصصی و دوره‌های آموزشی مراجعه کرد تا تکنیک‌های صحیح جوشکاری فولاد ضد زنگ را فرا گرفت.
- جوشکاری تیگ (TIG) با گاز آرگون: جوشکاری تیگ با الکترود تنگستن و گاز محافظ آرگون، جوشی بسیار تمیز و قوی را فراهم می‌کند. انتخاب فیلر متال مناسب (معمولاً ۳۰۸L، ۳۱۶L یا ۳۲۱ بسته به گرید فولاد ضد زنگ منیفولد) بسیار مهم است. کنترل حرارت در این روش کلیدی است تا از اعوجاج و حساسیت‌زدایی (کاهش مقاومت به خوردگی) فولاد ضد زنگ جلوگیری شود.
جوشکاری تیگ (TIG) برای منیفولد دود: انتخابی ایده‌آل
در میان روش‌های مختلف، جوشکاری تیگ (TIG) به دلیل مزایای فراوان خود، اغلب به عنوان بهترین گزینه برای تعمیر منیفولد دود، به ویژه آن‌هایی که از فولاد ضد زنگ ساخته شده‌اند، شناخته می‌شود. از جمله مزایای جوشکاری تیگ می‌توان به موارد زیر اشاره کرد:
- کنترل دقیق: جوشکار کنترل بسیار خوبی بر روی حرارت ورودی و حوضچه مذاب دارد که باعث کاهش اعوجاج و تاب‌دیدگی می‌شود.
- جوش‌های با کیفیت بالا: جوش‌های TIG تمیز، قوی و عاری از آلایندگی هستند که برای قطعات تحت تنش حرارتی بالا بسیار مهم است.
- ظاهر زیبا: جوش‌های TIG ظاهری بسیار حرفه‌ای و زیبا دارند که برای قطعاتی مانند منیفولد که ممکن است در معرض دید باشند، یک مزیت محسوب می‌شود.
- تنوع مواد: TIG می‌تواند برای جوشکاری انواع مختلف فلزات از جمله چدن، فولاد ضد زنگ و حتی آلومینیوم (که البته در منیفولد دود کمتر استفاده می‌شود) به کار رود.
اگر قصد دارید به صورت حرفه‌ای وارد حوزه جوشکاری شوید، آموزش جوشکاری آرگون (TIG) یک گام مهم و ارزشمند خواهد بود، چرا که این مهارت در بسیاری از صنایع کاربرد دارد.
مراحل گام به گام جوشکاری منیفولد دود
یک جوشکاری موفق در منیفولد دود نیازمند رعایت دقیق مراحل زیر است:
۱. عیب‌یابی و آماده‌سازی
- تشخیص ترک: ابتدا باید محل دقیق و ابعاد ترک را با دقت شناسایی کرد. گاهی اوقات ترک‌ها بسیار ریز هستند و با چشم غیرمسلح دیده نمی‌شوند. استفاده از مایعات نافذ یا رنگ‌های مخصوص می‌تواند کمک‌کننده باشد.
- باز کردن قطعه: منیفولد باید از موتور جدا شده و کاملاً تمیز شود.
- تمیزکاری: تمام آلایندگی‌ها مانند روغن، گریس، زنگ‌زدگی و کربن باید کاملاً از سطح اطراف ترک پاک شوند. این کار می‌تواند با استفاده از برس سیمی، سنگ‌زنی یا حتی سندبلاست انجام شود. تمیزی سطح برای یک جوش با کیفیت بسیار مهم است.
- V-Groove (شیار V شکل): با استفاده از سنگ فرز یا ابزار مناسب، ترک را به صورت V شکل باز کنید تا فلز جوش به خوبی در عمق ترک نفوذ کند. این شیار باید به گونه‌ای باشد که از هر دو طرف ترک به فلز سالم برسد.
۲. پیش‌گرمایش (Preheating)
این مرحله به ویژه برای جوشکاری چدن بسیار حیاتی است. منیفولد چدنی باید به آرامی و به صورت یکنواخت تا دمای ۲۰۰ تا ۴۰۰ درجه سانتی‌گراد پیش‌گرم شود. این کار به کاهش تنش‌های حرارتی در حین جوشکاری و جلوگیری از ترک‌خوردگی کمک می‌کند. برای فولاد ضد زنگ نیز در برخی موارد پیش‌گرمایش خفیف (تا حدود ۱۰۰-۱۵۰ درجه سانتی‌گراد) توصیه می‌شود.
۳. انتخاب الکترود و فیلر مناسب
همانطور که قبلاً گفته شد، برای چدن از الکترودهای نیکل یا فیلرهای چدن، و برای فولاد ضد زنگ از فیلرهای مخصوص استیل (مانند ۳۰۸L یا ۳۱۶L) استفاده کنید. قطر الکترود یا فیلر باید متناسب با ضخامت قطعه و اندازه ترک باشد.
۴. فرایند جوشکاری
- تکنیک جوشکاری: برای چدن، معمولاً از جوش‌های کوتاه و متناوب (stitch welding) استفاده می‌شود تا از تجمع حرارت در یک نقطه جلوگیری شود. بلافاصله پس از هر پاس جوش، با چکش‌کاری آرام (peening) می‌توان به کاهش تنش‌ها کمک کرد.
- جوشکاری تیگ: در جوشکاری تیگ، کنترل دقیق جریان و سرعت حرکت تورچ برای نفوذ یکنواخت و جلوگیری از سوراخ شدن قطعه بسیار مهم است. گاز محافظ آرگون باید با خلوص بالا استفاده شود.
- پاس‌های متعدد: معمولاً برای پر کردن ترک‌های عمیق، نیاز به چندین پاس جوش است. اطمینان حاصل کنید که هر پاس به درستی با پاس قبلی ادغام شده است.
۵. سرد کردن آهسته (Post-heating/Slow cooling)
پس از اتمام جوشکاری، به خصوص برای چدن، قطعه باید به آرامی خنک شود. قرار دادن منیفولد در یک کوره با دمای کنترل شده، یا پوشاندن آن با پتوهای عایق یا ماسه گرم، می‌تواند فرآیند خنک شدن را کند کرده و از ترک‌خوردگی در اثر تنش‌های باقیمانده جلوگیری کند. خنک شدن آهسته باعث می‌شود ساختار کریستالی ماده به حالت پایدارتری برسد.
۶. پس از جوشکاری
- بررسی کیفیت: پس از خنک شدن کامل، جوش را از نظر وجود ترک‌های جدید، حفره‌ها یا نفوذ ناقص بررسی کنید.
- پرداخت‌کاری: در صورت نیاز، جوش را سنگ‌زنی و پرداخت کنید تا سطح صاف و یکنواخت شود و به درستی روی موتور نصب شود.
- نصب مجدد: منیفولد را با واشرهای جدید و بست‌های مناسب روی موتور نصب کنید.
ابزار و تجهیزات مورد نیاز
برای انجام یک جوشکاری موفق در منیفولد دود، به ابزار و تجهیزات زیر نیاز دارید:
- دستگاه جوش: دستگاه جوش TIG با قابلیت AC/DC برای فولاد ضد زنگ و DC برای چدن، یا دستگاه جوش الکترود (SMAW) با قدرت کافی.
- کپسول گاز آرگون: با خلوص ۹۹.۹۹% برای جوشکاری TIG.
- فیلر متال/الکترود: مناسب با جنس منیفولد (نیکل برای چدن، استیل برای فولاد ضد زنگ).
- ابزار آماده‌سازی: فرز انگشتی یا سنگ فرز، برس سیمی، ابزار تمیزکاری و پولیش.
- تجهیزات ایمنی: کلاه جوشکاری با فیلتر خودکار، دستکش جوشکاری، لباس کار مقاوم در برابر حرارت، کفش ایمنی.
- ابزار پیش‌گرمایش: مشعل پروپان یا کوره برقی (برای چدن).
- ابزار خنک‌سازی آهسته: پتوهای عایق حرارتی، سطل ماسه گرم.
- تجهیزات اندازه‌گیری دما: دماسنج لیزری یا گچ حرارتی برای کنترل دمای پیش‌گرمایش.
خدمات جوشکاری آرگون سیار در تهران

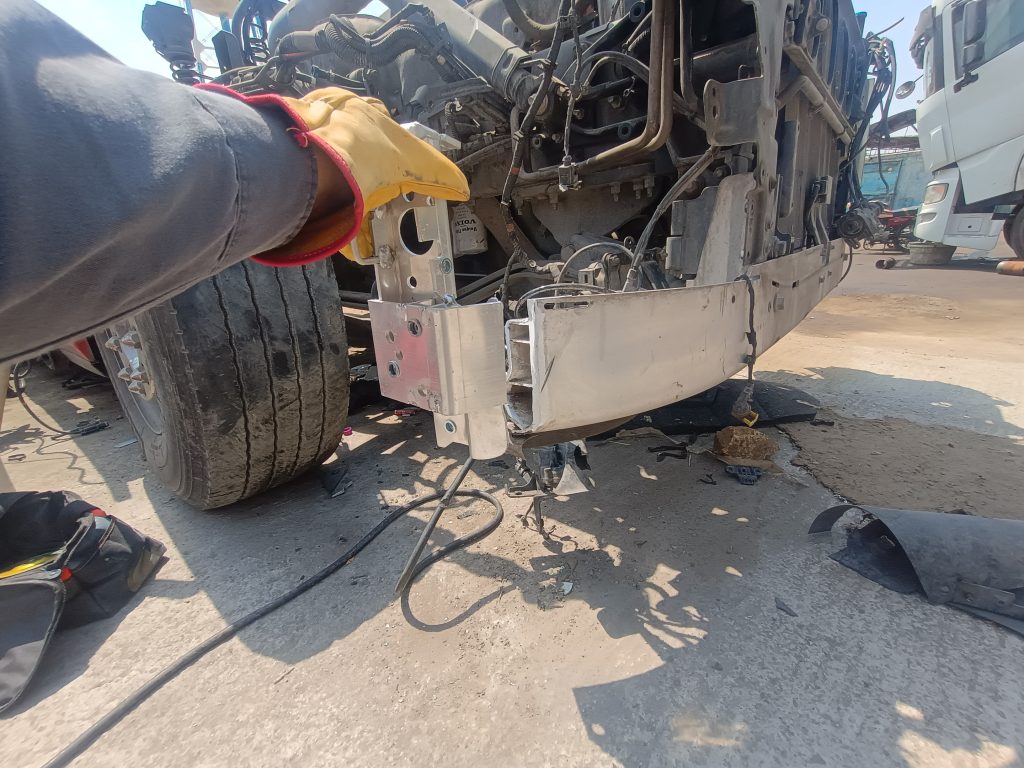

گاهی اوقات به دلیل پیچیدگی یا فوریت تعمیر، امکان جابجایی منیفولد یا حتی کل خودرو به کارگاه جوشکاری وجود ندارد. در چنین شرایطی، استفاده از خدمات جوشکاری آرگون سیار تهران می‌تواند راه‌حلی ایده‌آل باشد. سرویس‌های جوشکاری سیار با تجهیزات کامل به محل شما می‌آیند و تعمیرات لازم را در کمترین زمان و با بالاترین کیفیت انجام می‌دهند. این خدمات به ویژه برای خودروهای سنگین، ماشین‌آلات صنعتی یا زمانی که دسترسی به کارگاه دشوار است، بسیار کاربردی هستند.
با استفاده از خدمات جوشکاری آرگون سیار، می‌توانید از تخصص و تجربه جوشکاران ماهر بهره‌مند شوید بدون اینکه نیازی به حمل و نقل پردردسر قطعه یا خودرو داشته باشید. برای اطلاعات بیشتر و دریافت خدمات، می‌توانید از طریق صفحه تماس با ما در وب‌سایت ما اقدام کنید. کارشناسان ما آماده پاسخگویی به سوالات شما و ارائه مشاوره‌های لازم هستند.
نکات مهم و حرفه‌ای در جوشکاری منیفولد
- صبر و دقت: جوشکاری منیفولد یک کار دقیق است. عجله کردن می‌تواند منجر به جوش‌های ضعیف و ترک‌خوردگی مجدد شود.
- تجربه جوشکار: به دلیل حساسیت و پیچیدگی‌های جوشکاری منیفولد، به خصوص چدن، توصیه می‌شود این کار توسط جوشکاران با تجربه و متخصص انجام شود.
- کیفیت مواد مصرفی: همیشه از فیلر متال و گاز محافظ با کیفیت بالا استفاده کنید. مواد ارزان و بی‌کیفیت می‌توانند بر استحکام و دوام جوش تأثیر منفی بگذارند.
- توجه به جزئیات: حتی جزئیات کوچک مانند جهت شیارزنی، تمیزکاری و خنک‌سازی می‌توانند تأثیر بزرگی بر نتیجه نهایی داشته باشند.
- تست پس از تعمیر: پس از نصب مجدد منیفولد، حتماً سیستم اگزوز را از نظر نشتی و عملکرد صحیح بررسی کنید.
نتیجه‌گیری
جوشکاری منیفولد دود، چه از جنس چدن باشد و چه از فولاد ضد زنگ، یک فرایند تخصصی است که نیازمند دانش، مهارت و ابزار مناسب است. شناخت جنس قطعه، آماده‌سازی صحیح، انتخاب روش جوشکاری مناسب (مانند جوشکاری تیگ یا الکترود با الکترود نیکل)، و رعایت دقیق مراحل پیش‌گرمایش و خنک‌سازی آهسته، کلید یک تعمیر موفق و بادوام هستند. در صورت عدم دسترسی به تجهیزات یا تخصص لازم، استفاده از خدمات حرفه‌ای جوشکاری، به ویژه خدمات جوشکاری آرگون سیار تهران، می‌تواند بهترین و مطمئن‌ترین راه حل باشد. با تعمیر صحیح منیفولد، نه تنها عملکرد خودرو را بهبود می‌بخشید، بلکه از هزینه‌های اضافی و آلودگی محیط زیست نیز جلوگیری می‌کنید.
